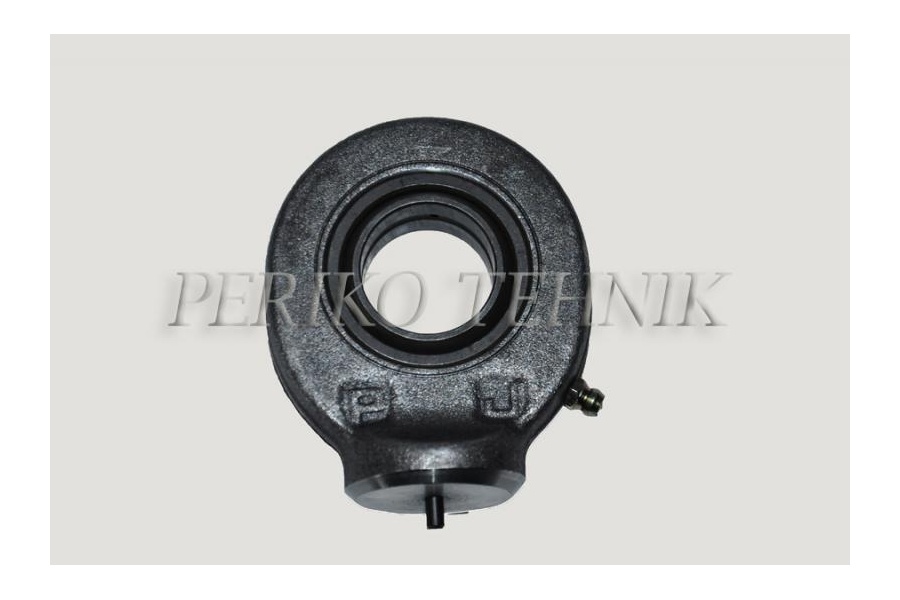

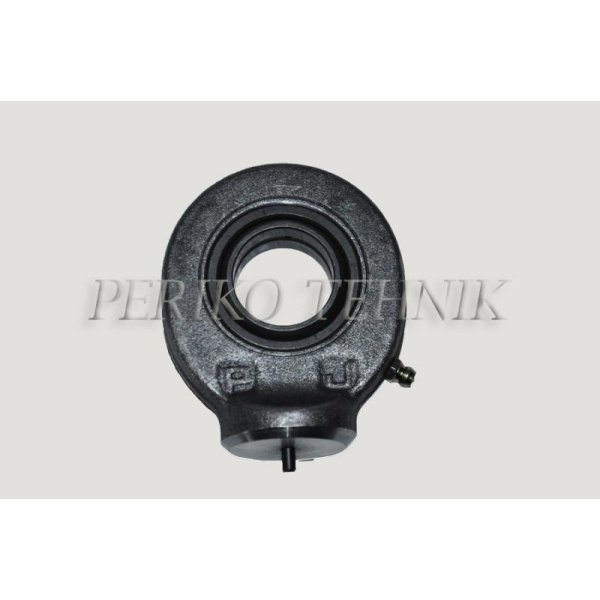

Hydraulic Cylinder Rod Bearing GK 20 (TS20C)

Liigend - teras/pronks

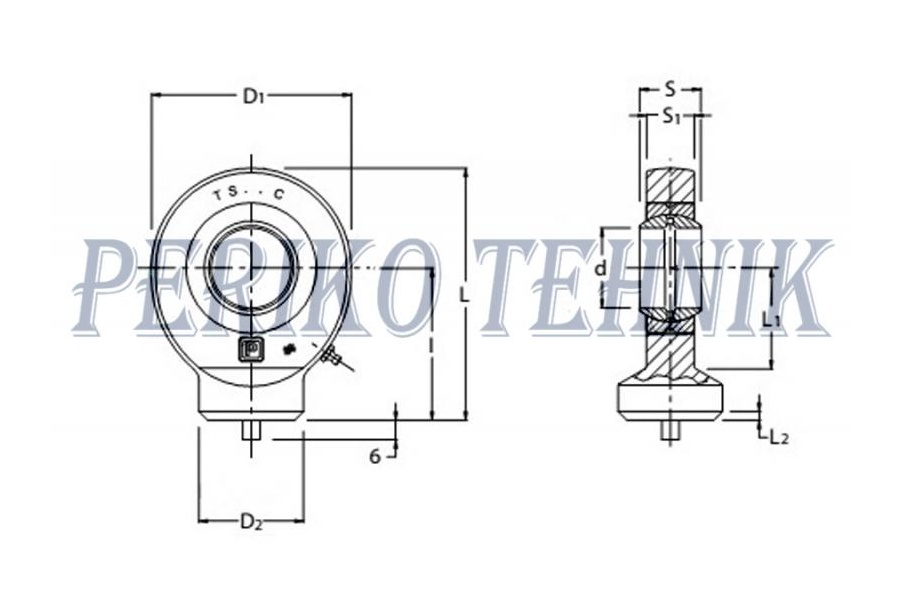

d = 12 mm
S = 16 mm
D4 = 15,4 mm
I = 54 mm
D1 = 30 mm
S1 = 12 mm
L = 69 mm
LF = 33 mm
F = M12x1,75
Dünaamiline koormus - 13 kN
Staatiline koormus - 17 kN
α = 13°

d = 10 mm
d1 = M10x1,25
d2 = max 14 mm
d3 = max 30 mm
I = max 50,5 mm
I1 = max 15 mm
I2 = 17 mm
I3 = max 37 mm
S1 = 11 mm
L = max 57 mm
L1 = 43 mm
L2 = max 6,5 mm
L3 = min 21 mm
D1 = max 15 mm
D2 = max 19 mm
D3 = max 27 mm
S2 = 17 mm
Staatiline koormus - 10 kN
α = 25°

d = 12 mm
d1 = M12x1,25
d2 = max 17 mm
d3 = max 32 mm
I = max 57,5 mm
I1 = max 17 mm
I2 = 19 mm
I3 = max 42 mm
S1 = 15 mm
L = max 66 mm
L1 = 50 mm
L2 = max 6,5 mm
L3 = min 25 mm
D1 = max 17,5 mm
D2 = max 22 mm
D3 = max 31 mm
S2 = 19 mm
Staatiline koormus - 16 kN
α = 25°
