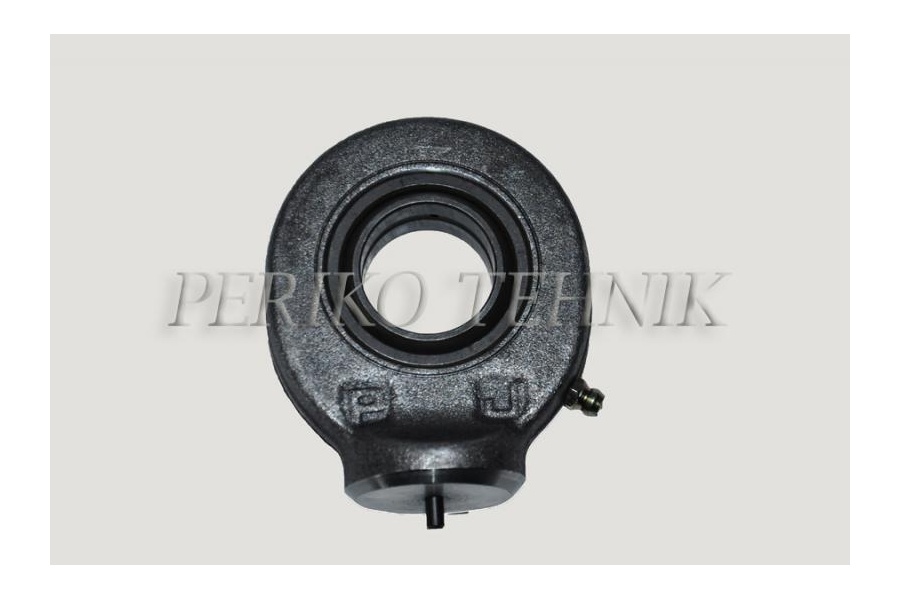

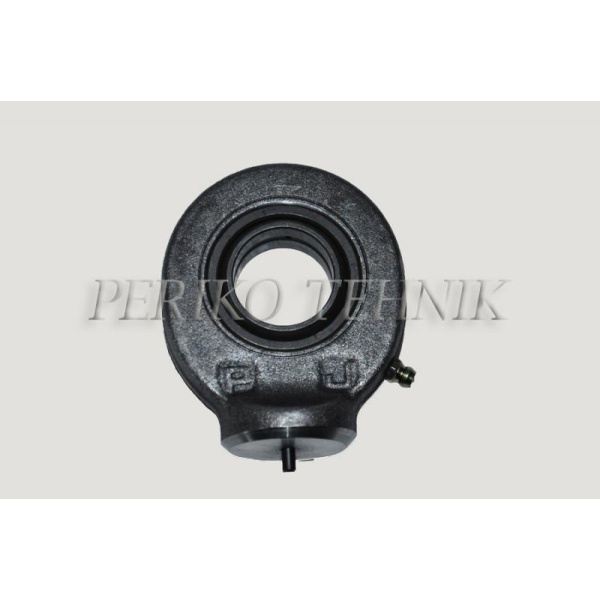

Hydraulic Cylinder Rod Bearing GK 25 (TS25C)

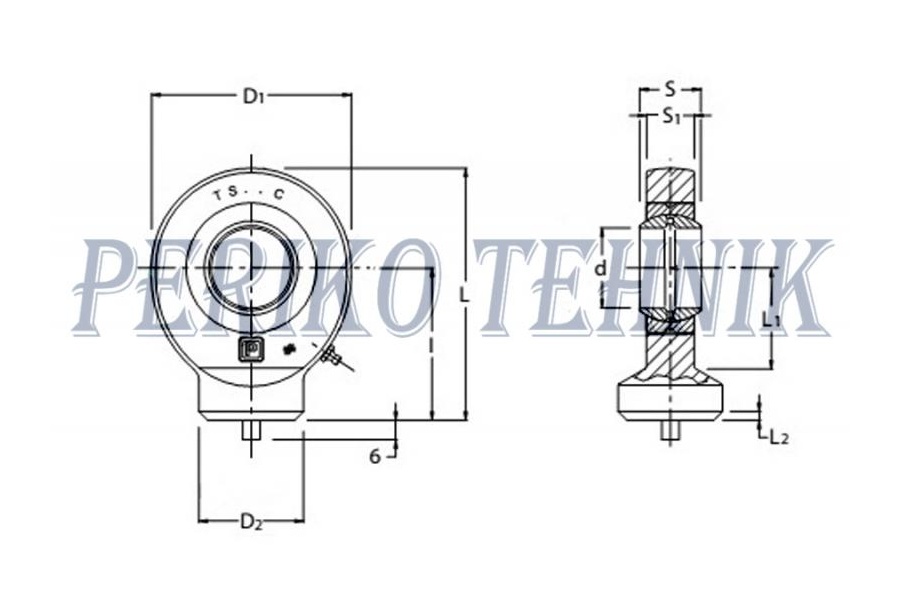

d = 8 mm
d1 = M8
d2 = max 12 mm
d3 = max 24 mm
I = max 42,5 mm
I1 = max 12 mm
I2 = 14 mm
I3 = max 31 mm
S1 = 10 mm
L = max 48 mm
L1 = 36 mm
L2 = max 5 mm
L3 = min 17 mm
D1 = max 12,5 mm
D2 = max 16 mm
D3 = max 23 mm
S2 = 14 mm
Staatiline koormus - 6,6 kN
α = 25°

d = 10 mm
d1 = M10x1,25
d2 = max 14 mm
d3 = max 30 mm
I = max 50,5 mm
I1 = max 15 mm
I2 = 17 mm
I3 = max 37 mm
S1 = 11 mm
L = max 57 mm
L1 = 43 mm
L2 = max 6,5 mm
L3 = min 21 mm
D1 = max 15 mm
D2 = max 19 mm
D3 = max 27 mm
S2 = 17 mm
Staatiline koormus - 10 kN
α = 25°
