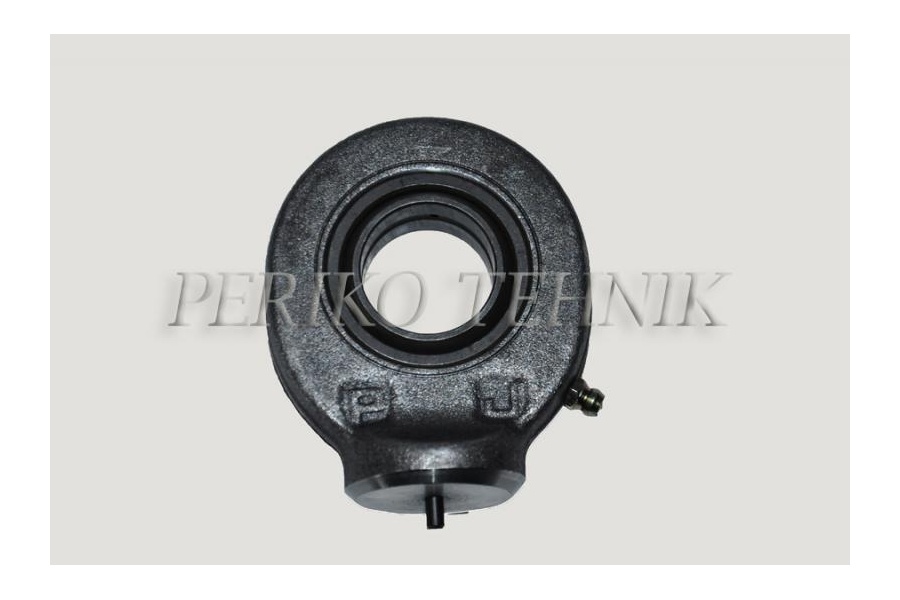

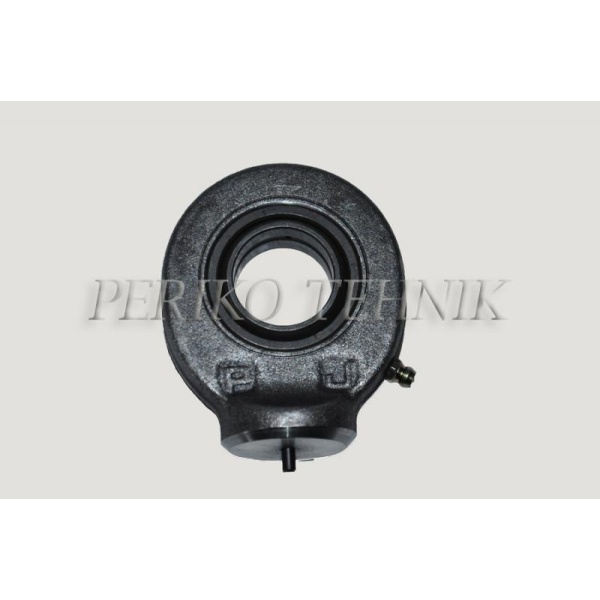

Hydraulic Cylinder Rod Bearing GK 35 (TS35C)

Liigend - teras/pronks

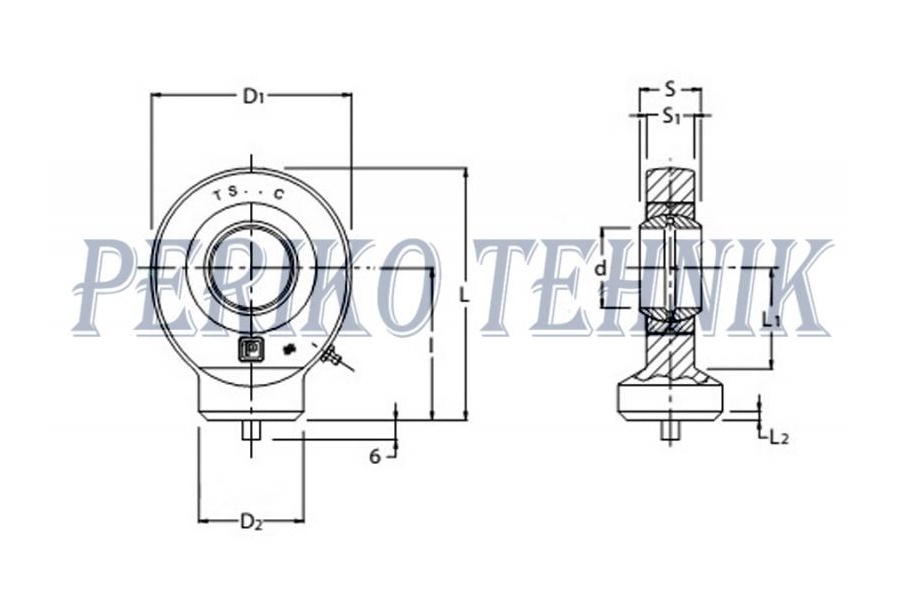

d = 12 mm
S = 16 mm
D4 = 15,4 mm
I = 54 mm
D1 = 30 mm
S1 = 12 mm
L = 69 mm
LF = 33 mm
F = M12x1,75
Dünaamiline koormus - 13 kN
Staatiline koormus - 17 kN
α = 13°

d = 8 mm
d1 = M8
d2 = max 12 mm
d3 = max 24 mm
I = max 42,5 mm
I1 = max 12 mm
I2 = 14 mm
I3 = max 31 mm
S1 = 10 mm
L = max 48 mm
L1 = 36 mm
L2 = max 5 mm
L3 = min 17 mm
D1 = max 12,5 mm
D2 = max 16 mm
D3 = max 23 mm
S2 = 14 mm
Staatiline koormus - 6,6 kN
α = 25°

d = 12 mm
d1 = M12x1,25
d2 = max 17 mm
d3 = max 32 mm
I = max 57,5 mm
I1 = max 17 mm
I2 = 19 mm
I3 = max 42 mm
S1 = 15 mm
L = max 66 mm
L1 = 50 mm
L2 = max 6,5 mm
L3 = min 25 mm
D1 = max 17,5 mm
D2 = max 22 mm
D3 = max 31 mm
S2 = 19 mm
Staatiline koormus - 16 kN
α = 25°
