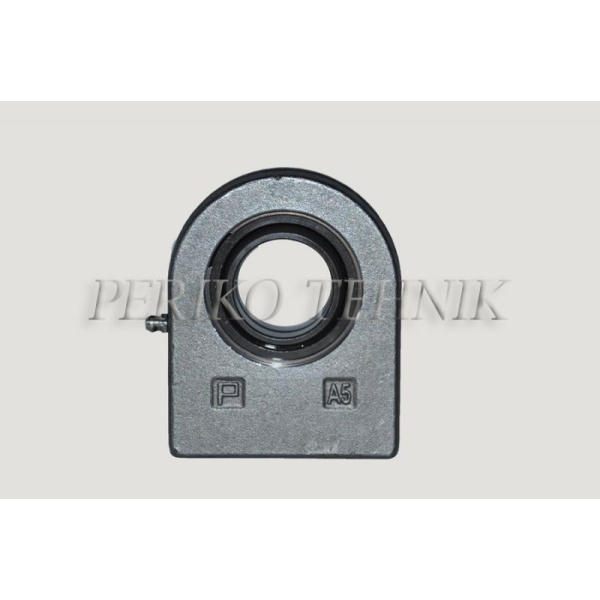

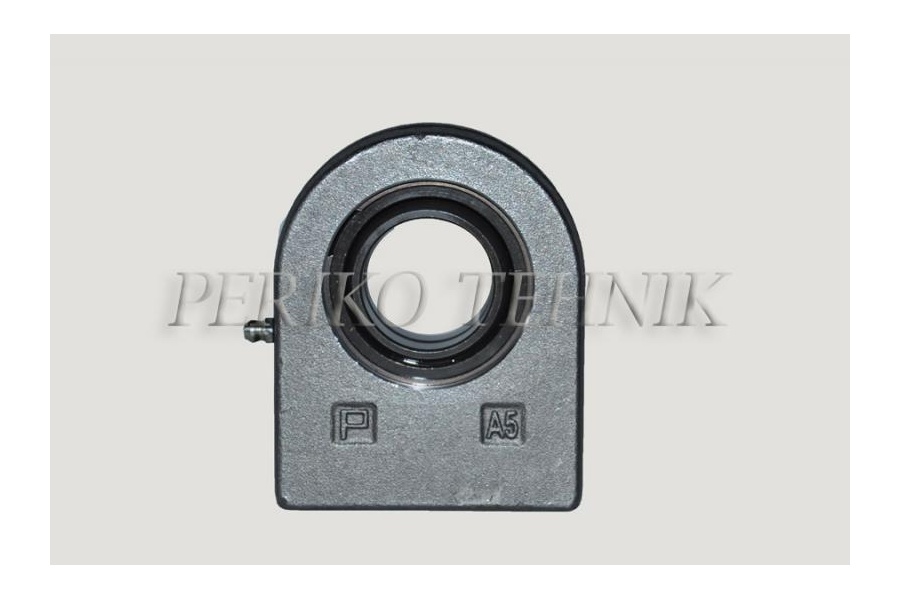

Hydraulic Cylinder End Bearing GF 45 (TS45N)

Liigend - teras/pronks

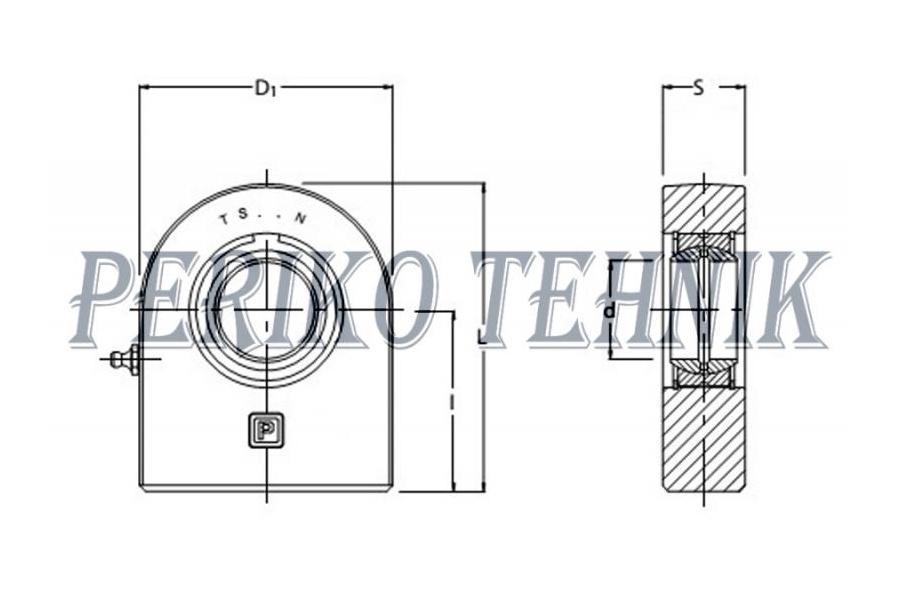

d = 8 mm
S = 12 mm
D4 = 10,4 mm
I = 36 mm
D1 = 22 mm
D3 = 16 mm
E = 12,5 mm
D2 = 14 mm
D5 = 5 mm
S1 = 9 mm
L = 47 mm
LF = 17 mm
F = M8x1,25
Dünaamiline koormus - 6,8 kN
Staatiline koormus - 9,2 kN
α = 14°

Liigend - teras/pronks
d = 10 mm
S = 14 mm
D4 = 12,9 mm
I = 48 mm
D1 = 26 mm
S1 = 10,5 mm
L = 61 mm
LF = 29 mm
F = M10x1,5
Dünaamiline koormus - 10 kN
Staatiline koormus - 12 kN
α = 13°

Liigend - teras/pronks
d = 12 mm
S = 16 mm
D4 = 15,4 mm
I = 54 mm
D1 = 30 mm
S1 = 12 mm
L = 69 mm
LF = 33 mm
F = M12x1,75
Dünaamiline koormus - 13 kN
Staatiline koormus - 17 kN
α = 13°
